電動工具モーター 600W 2A 60dB 240V 20000RPM スクリュードライバーのために

電動工具モーター 2A 240V 600W 60dB 20000RPM スクリップライバーのために

リード タイム

性能仕様

主要 な 詳細

保証: 3年

原産地: 広東,中国

ブランド名:ゴーゴールド

モデル番号:KG-6042DC240

用途: スクレッドライバー

タイプ:直流モーター

負荷なしの速度: 20000RPM

連続電流: 2A

製品名: スクレーダーモーター DCモーター

認証:ISO

定位電圧: 240V

キーワード: スクリディバーモーター

低音量

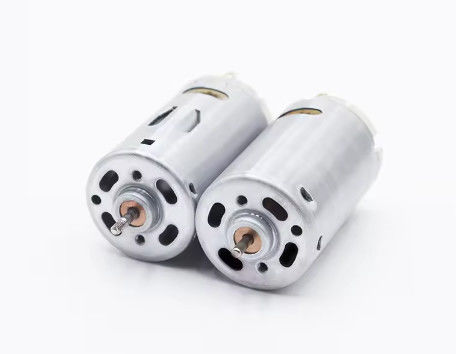

モーター写真

モーターアプリケーション

DC モーター の 構造

DCモーターの構造は,ステータルとローターという2つの部分で構成されるべきである. DCモーターが動いているときの静止部分はステータルと呼ばれる.スターターの主な機能は磁場を生成することです. ベース,メイン磁極,移動極,端蓋,ベアリング,ブラシ装置で構成されています. 動作中に回転する部分はローターと呼ばれます.主な機能は電磁トークと誘導電動力を生成することですDCモーターのエネルギー変換のハブであるため,通常はアーマチュアとも呼ばれます.回転軸,アーマチュアコア,アーマチュア巻き込み,およびコンバーターで構成されています.デフレクタと扇風機から構成される.

• スタータ

(1) メイン磁極
メイン磁極の機能は空間の隙間磁場を生成することである. メイン磁極は2つの部分で構成される. メイン磁極コアとフィールド巻き.鉄のコアは通常0でできている.5mm~1.5mm厚のシリコン鋼板,積み重ねられ,ニットされている. ポールボディとポールシュー2つの部分に分かれています. 興奮巻き付きの上部はポールボディと呼ばれます.そして下部が広がるとポールと呼ばれますポールシューはポールボディよりも広く,空気隙間の磁場分布を調整するだけでなく,興奮巻きの固定を容易にする.興奮巻きは,隔離銅線で作られ,主磁極コアに配置されていますメイン磁極全体が スクロールでベースに固定されています

(2) コムチュートポール
コムチュートポールの機能は,コムチュートを改善し,モーターが動いているときにブラシとコムチュータの間に発生するコムチュート火花を減らすことです.一般的に隣接する2つの主要な磁極の間に設置され,コンミュレーションポールコアとコンミュレーションポールで構成されています.. ポール巻きから構成される. 換気ポール巻きは隔離線ででき,換気ポールコアに配置される. 換気ポールの数が主磁極に等しい.

(3) 機械ベース
モーターステータの外殻はフレームと呼ばれる.ベースには2つの機能があります.
まず,主磁極,換点極,端蓋を固定するために使用され,モーター全体に支えと固定作用をします.
2 磁気 軸 は,磁気 極 の 間 の 磁気 経路 を 形成 する 磁気 回路 の 一部 です.磁気 流れ が 通過 する 部分 は 横綱 と 呼ば れ ます.機械ベースが十分な機械的強度と良い磁気伝導性を確保するために鉄鋼の鋳物から作られ,または鋼板で溶接される.

(4) ブラシ装置
ブラシ装置は,DC電圧とDC電流を導入または抽出するために使用されます.ブラシ装置は,ブラシ,ブラシホルダー,ブラシ棒,ブラシ棒ホルダーで構成されています.ブラシはブラシホルダーに配置され,ブラシとコンムーターとの間に良い滑り接触を確保するために,スプリングで押されますブラシホルダーはブラシ棒に固定され,ブラシ棒はリング状のブラシ棒の座席に設置されます.ブラシの棒の座席は,ベアリングの端カバーまたは内部カバーにインストールされます円周位置は調整後調整し固定することができます.

• ローター

(1) 装具コア
アリマチュアコアは,メイン磁気回路の主な部分であり,アリマチュア巻き込みを埋め込むために使用されます.一般的に,アリマチュアコアは0.5mm厚のシリコン鋼板は,モーターが動いているとき,アーメチャーのコアで発生する渦巻き電流損失とヒステレシス損失を減らすためにパンチされ,ラミネートされています.. 積み重ねられた鉄コアは回転軸またはローターの支架に固定されています. 鉄コアの外側の円には armature のスロットがあり, armature の巻き込みはスロットに埋め込まれています.

(2) 装具の巻き込み
振動回路の機能は,電磁トークと誘導電動力を生成することである.これはエネルギー変換のための直流モーターの主要な構成要素である.したがって振動回路と呼ばれる.特定の規則に従って接続された多くのコイル (以下"部品"と呼ばれます) から構成されています.ローリングは高強度エナメイルされたワイヤーまたはガラス繊維で覆われた平らな銅ワイヤーで巻き込まれる.異なるコイルのコイルサイドは,上下層に分かれ, armatureスロットに埋め込まれていますローリングはコアと上下両側が適切に隔離されなければなりません 遠心力がローリングの端をスロットから投げ出すのを防ぐためにスロット口はスロットクイーンで固定されています.ローリングの末端は,スロットから外に出るので,スロープのない熱固体ガラステープで縛られています.

(3) コムチューター
DCモーターでは,コンムーターにはブラシが装備されており,外部DC電源をアルメーターコイルで交流電流に変換できます.電磁トークの方向を定数にするDC 発電機では,コンムーターにはブラシが装備されています.ブラシは,正面と負面ブラシから抽出された直流電動力にアームターンコイルで誘導された交互電動力変換することができます換算器は,多くの換算器段から構成された円筒で,換算器段はミカシートで隔離されています.

(4) シャフト
回転軸は,ローターの回転に支柱的な役割を果たし,一定の程度の機械的強度と硬さを必要とする.通常は丸い鋼で作られる.
