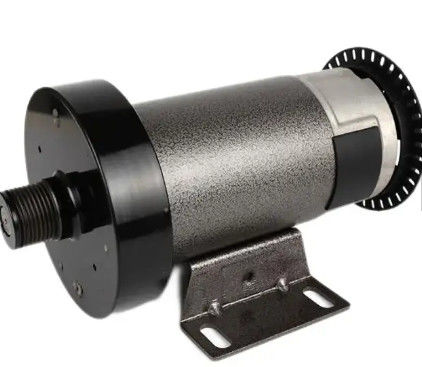

180V 220V DC ブラシモーター 1.5HP 4500RPM トレッドミル DC モーター

DC ブラシ モーター 180/220V 1.5HP 4500RPM トレッドミルに使用 Go-Gold

概要

製品説明

図面

サンプル

ブラシ付き DC モーターには 4 つのタイプがあります。

1 つ目のタイプは、永久磁石ブラシ DC モーターです。2 つ目は、分巻されたブラシ付き DC モーターです。3 番目は直巻 DC モーター、4 番目は分巻ブラシ付き DC モーターと直巻ブラシ付き DC モーターの両方を組み合わせた複合巻ブラシ付き DC モーターです。

直列巻ブラシ付き DC モーターは、ローターと直列に界磁コイルを備えているため、界磁電流は同一になります。したがって、モーター電流はステーター (直列) 電流とローター電流の合計に等しくなります。したがって、負荷のない通常の動作中、電源電圧が増加すると、モーター電流が増加します。これにより、ステータとロータの磁界が増加し、トルクの減少とともにモータ速度が増加します。しかし、モーターに負荷がかかると、モーター電流が増加し、ステーターとローターの磁界も増加します。ここで、負荷に打ち勝つためにモーター速度が低下し、トルクが増加します。

4 種類のブラシ付き DC モーターすべての性能特性を比較すると、速度が増加するとトルクが減少するため、すべて同じ基本特性を示すことがわかります。永久磁石ブラシ付き DC モーターの場合、これは非常に直線的なプロセスです。分巻ブラシ付き DC モーターを使用すると、低速でのトルクが高く、より安定したトルクが得られ、優れた速度制御特性が得られることがわかります。直巻ブラシ付き DC モーターのグラフは、低速トルクが大きく、高速になるとトルクが大幅に減少することを示しています。したがって、負荷が取り除かれると、速度は非常に急激に増加します。最後に、複合巻線ブラシ付き DC モーターでは、シャント巻線ブラシ付き DC モーターと直列巻線ブラシ付き DC モーターの両方の優れた組み合わせが見られます。このグラフは、低速トルクが良好であることを示していますが、速度が増加するにつれてトルクがより線形または徐々に減少するため、優れた速度制御で重量物を持ち上げるのに適していることがわかります。
