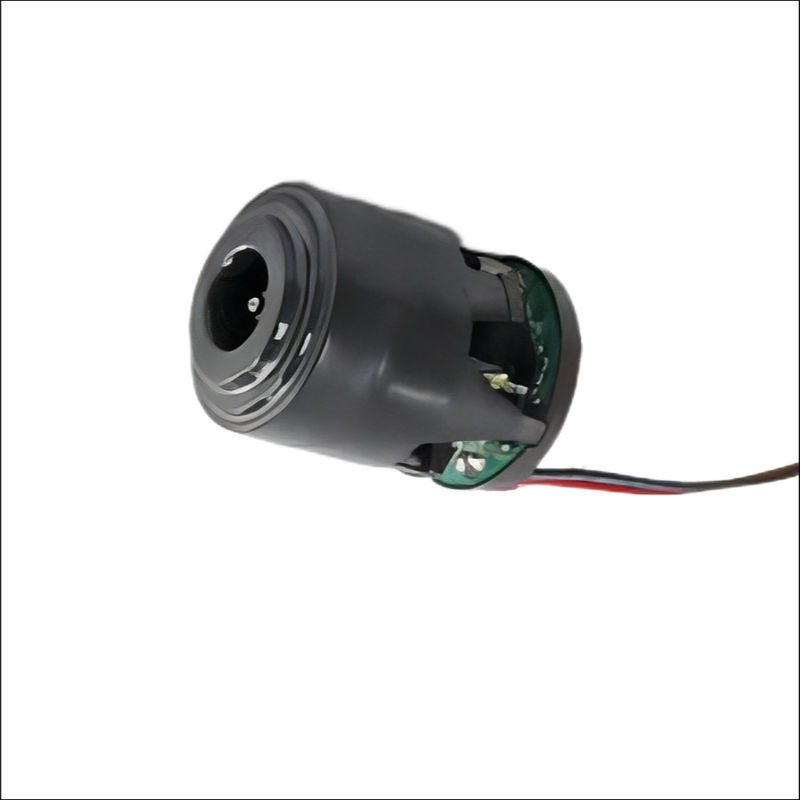

12V DC掃除機モーター 120000RPM 103WGO-GOLD KG-4560DC12

掃除機モーター 120000RPM103W 12V DCモーター GO-GOLD KG-4560DC12

配達時間:

製品説明


主要な詳細

定位電圧:12V

定速:120000RPM

定位電源:103W

トルク:カスタマイズ可能

効率: 75%

モデル番号:KG-4560DC12

直径: 45MM

換算: ブラシなし

適用:真空掃除機

バキューム度:12 Kpa 最大


キーワード: BLDCモーター

保証: 3年

原産地: 広東,中国

図面

サンプル

適用する

ブラシレスDCモーターは,永久磁石同期モーターで見られるシヌソイドバックEMFとは異なり,トラペゾイドバックEMFを持つ永久磁石モーターです.3相BLDCのトラペゾイド波形変換の各ステップでは,1つの相巻きは正の電圧に接続され,1つの相巻きは負の電圧に接続され,1つの相は浮いている.フェーズバックEMFの0点交差はZCで示される2つの変換の真ん中に直接発生します.

恒定速度で,またはゆっくりと変化する速度で, the time period from one commutation to zero-crossing and the time period from zero-crossing to the next commutation are equal which is used as basis for the implementation of sensorless-commutation controlゼロクロス検知が必要とする浮遊相は,各コンミュテーションステップで変化します.

ゼロクロス検知には,各相巻きに1つのADCチャネルが必要である. センサーなしの切り替え方法は,起動時や非常に低い速度で課題がある.ランダムなスタートアップ換算で巻き上げを興奮させる最初の数回のコンミュテーションのインターコンミュテーション遅延の表はフラッシュで保存されます.この配列はバックEMFフィードバックに注意を払わず実行されます.制御は,その後,センサーのないコンミュレーションコントローラに渡されます.

BLDCモーターの動作

ステータルの巻き込みを通る電路内のスタート電流の設定により,磁気運動力 (mmf) が固定磁石によって設定された主mmfに垂直になります.フレミングの左手ルールによると固定電源がステータル内に存在しているため,反応力によりローターにトルクが発生する.このトルクが負荷トルクと摩擦トルクよりも大きいとき,モーターは回転を開始します.

ある回路から電流を取り除き,別の回路に伝達するプロセスは 換算と呼ばれます

BLDCモーターの相電流と発生したトルク.すべての場合,ポジティブトルクに貢献する二つの相とゼロトルクに貢献する1つの相があります.各コンムテーション間隔のトルクが組み合わせた場合完全に平らな2つのフェーズからの2つのモントルの貢献です.
