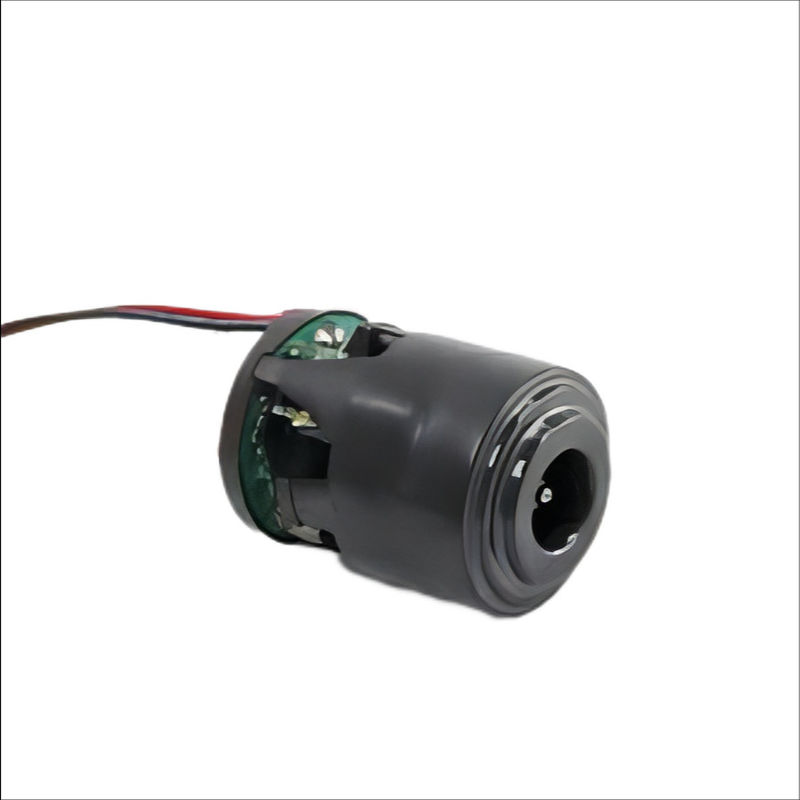

KG-4560DC12 ブラシレス掃除機 モーター 12V 120000RPM 103W 調整可能

掃除機モーター 12V 120000RPM 103W ブッシュレスモーター KG-4560DC12

配達時間:

製品説明


主要な詳細

換算: ブラシなし

適用:真空掃除機

定位電圧:12V

定速:120000RPM

定位電源:103W

バキューム度:12 Kpa 最大

トルク:カスタマイズ可能

直径: 45MM

キーワード: BLDCモーター

効率: 75%

モデル番号:KG-4560DC12

保証: 3 年

原産地: 広東,中国

図面

サンプル

適用する

ブラシレスDCモーターは直流モーターのように構成されています ローターに固定磁石とステータルに巻き込みがありますブラシがないため,火花のような欠点は排除されます.ユニバーサルモーターと比較して非常に高速ですこれらのモーターは,電子的に切換モーター (ECMまたはECモーター) とも呼ばれ,統合インバーターを通じてDC電源で電気を供給する同期モーターです.変圧器の出力を制御する追加のセンサーと電子機器.

電子制御で 切り替える位置センサーのフィードバックや電磁気運動力 (EMF) の検出などのセンサーのない方法によって提供されます.BLDCモーターは,高い信頼性,高効率,高電力/容量比を必要とするアプリケーションにとって理想的な選択です.ブラシなし の DC モーター は,磨ま れ て 置き換える 必要 が ある ブラシ が ない の で,非常に 信頼 できる指定条件で動作すると,ブラシレスDCモーターの寿命は1万時間以上です.

BLDCモーターの製造

ブラシレスDCモーターは,いくつかの異なる物理構成で構築することができます.従来の (インランナーとしても知られる) 構成では,恒久磁石は,半径中心コアの一部ですオーバーランナー (または外部ローター) の配置では,コイルと磁石の間の射線関係が逆になっている.

オートランナー配置のステータスコイルはモーターの中核を形成し,永久磁石はコアを取り巻く上垂のローター内で回転する.このアプリケーションのために,インランナー設定が選択されました.固定磁石とローターが中心にあり スタータルには巻き込みがあります

BLDCモーターの動作

ステータルの巻き込みを通る電路内のスタート電流の設定により,磁気運動力 (mmf) が固定磁石によって設定された主mmfに垂直になります.フレミングの左手ルールによると固定電源がステータル内に存在しているため,反応力によりローターにトルクが発生する.このトルクが負荷トルクと摩擦トルクよりも大きいとき,モーターは回転を開始します.

ある回路から電流を取り除き,別の回路に伝達するプロセスは 換算と呼ばれます

Brushless DC モーターの相電流と発生したトルク.すべての場合,正のトルクに貢献する2つの相と,ゼロトルクに貢献する1つの相があります.各コンムテーション間隔のトルクが組み合わせた場合完全に平らな2つのフェーズからの2つのモントルの貢献です.
