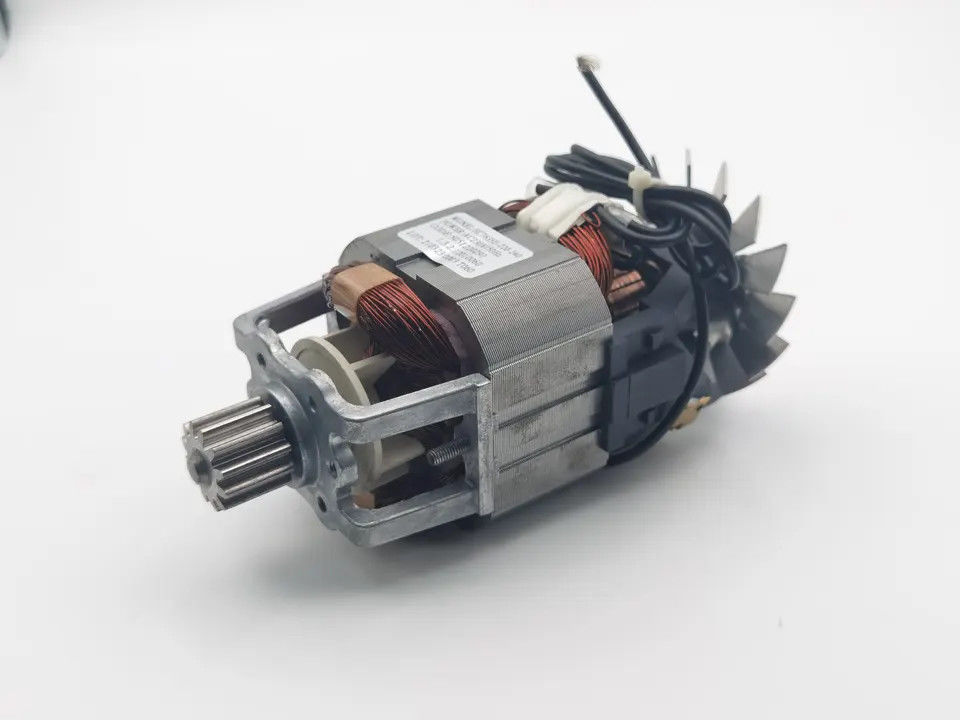

単相 AC 電気モーター 26000RPM 350W ブレンダー モーターの交換

外形寸法

ユニバーサルモーターは、DC または単相 AC 電源で動作するように設計された特別なタイプのモーターです。これらのモーターは通常、直列に巻かれています (電機子巻線と界磁巻線が直列に接続されています)。そのため、ユニバーサル モーターは通常、駆動するデバイスに組み込まれています。ユニバーサル モーターのほとんどは、3500 RPM を超える高速で動作するように設計されています。これらは、DC ではなく AC に存在するリアクタンス電圧降下により、同じ電圧の DC 電源で動作するよりも AC 電源で動作する速度が遅くなります。

ユニバーサル モーターには 2 つの基本的なタイプがあります。

(i) 補償タイプと (ii) 非補償タイプ。

ユニバーサルモーターの構造

ユニバーサル モーターの構造は、DC マシンの構造と非常に似ています。界磁極が取り付けられたステータで構成されます。界磁極には界磁コイルが巻かれています。

ただし、磁路全体 (固定子界磁回路と電機子も) は積層されています。AC で動作中に発生する渦電流を最小限に抑えるには、積層が必要です。

ロータリーアーマチュアは、直線または斜めのスロットとその上に置かれたブラシを備えた整流子を備えた巻線タイプです。AC の整流は DC の整流よりも劣ります。アーマチュアコイルに誘導される電流のためです。そのため、使用するブラシは抵抗力の高いものが使用されます。ユニバーサルモーター - 構造、動作、特性。

ユニバーサルモーターは、DC または単相 AC 電源で動作します。ユニバーサルモーターに DC 電源が供給されると、DC シリーズモーターとして動作します。(DC シリーズモーターの動作については、こちらを参照してください)。界磁巻線に電流が流れると、電磁界が発生します。電機子導体からも同様の電流が流れます。電流が流れる導体が電磁場に置かれると、機械的な力を受けます。この機械的な力またはトルクにより、ローターが回転を開始します。この力の方向はフレミングの左手の法則によって決まります。

AC 電源が供給されると、一方向のトルクが発生します。電機子巻線と界磁巻線は直列に接続されているため同相になります。したがって、交流の極性が周期的に変化すると、電機子と界磁巻線の電流の方向が同時に反転します。したがって、磁界の方向と電機子電流の方向は、電機子導体が受ける力の方向が同じままになるように反転します。 。したがって、AC または DC 電源に関係なく、ユニバーサル モーターは DC シリーズ モーターと同じ原理で動作します。
