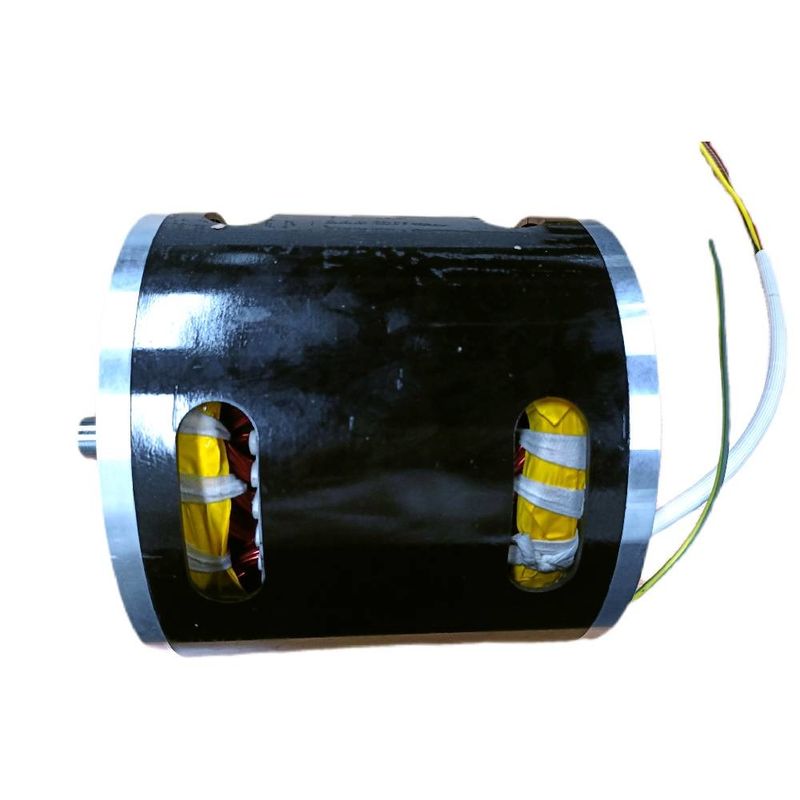

1400rpm 3段階の誘導電動機AC220V/50Hzの商業換気扇モーター

商業台所装置で使用されるAC誘導電動機KG-18075M22 AC220V/50Hz

概観

KG-18075M22商業台所装置AC220V/50Hz 4Pいいえか。三相負荷力2500±10%

性能指定

外のり寸法

誘導電動機は電気機械のエネルギー変換を達成するために引き起こすのに固定子と回転子間の電磁誘導を回転子の内で現在使用するタイプのモーターを示す。

誘導電動機の固定子は3部から成っている:固定子の中心、固定子の巻上げおよびフレーム。
回転子は回転子の中心、回転子の巻上げおよびシャフトで構成される。回転子の中心はまた通常0.5mmの一緒に積み重なる厚いケイ素の鋼板で構成される主要な磁気回路の部品、であり中心はシャフトまたは回転子ブラケットで固定される。全体の回転子のGAIMENは円柱である。回転子の巻上げは2つのタイプに分けられる:おりのタイプおよび巻くタイプ。

通常の状況で、誘導電動機の回転子の速度は回転磁界（同期速度）の速度が、そう誘導電動機別名「非同期モーター」であるよりわずかに高いわずかにより低くまたは常に。

回転子の誘導電動機の変更、速度およびスリップの負荷がそれに応じて変わる時、負荷の必要性を満たすために現在の起電力および電磁石のトルクの対応する変更を回転子のコンダクターでもたらす。

肯定的で、否定的なスリップ率の合計に従って、誘導電動機は3つの作動状態を備えている:電動機、発電機、および電磁石にブレーキがかかること。

回転磁界

電動機の基本的アイデアは2つの磁場を発生させることである:回転子の磁界および固定子の磁界および固定子分野の回転をするため。回転子は絶えず固定子分野のそれと磁界を一直線に並べるために回る。

流れの3-phaseセットは、等しい大きさのそして120oの位相差、固定子の巻上げの流れとのそれぞれおよび回転分野を発生させるために一定した大きさ。

誘導電動機の固定子は3部から成っている:固定子の中心、固定子の巻上げおよびフレーム。固定子の中心は主要な磁気回路の部品である。現在の刺激および鉄心の回転磁界によって発生する渦電流およびヒステリシス損を減らすためには鉄心は0.5mmの厚いケイ素の鋼板と積み重なる。大きい容量のモーターのために、ケイ素の鋼板の両側は中間膜の絶縁材として絶縁材のペンキが塗られる。小さい固定子の中心はケイ素の鋼板との全体に積み重なり、圧縮され、そして次にフレームで固定される;中型および大きい固定子の中心はfan-shaped打つ部分組み立てられる。

固定子の中心の側近グループで同じ形の多くのスロットが均一に打った固定子の巻上げを埋め込むためにある。小さい誘導電動機は普通コイルと鉄心間のスロット絶縁材が付いている高力エナメルを塗られたワイヤーから、成っている半閉鎖したスロットおよび単層の（緩い羽毛の）巻上げを使用する。半閉鎖したスロットは主要な磁気回路の磁気抵抗を減らし、現在の刺激を減らすことができるがワイヤーを埋め込むことはより少なく便利である。中型の誘導電動機は普通半分の開いたスロットを使用する。大きい高圧誘導電動機はすべて容易なワイヤー挿入のために開いたスロットを使用する。よい電磁石の性能の、中型および大きい誘導電動機を達成するためには二重層短いピッチの巻上げを使用しなさい。

回転子は回転子の中心、回転子の巻上げおよびシャフトで構成される。回転子の中心はまた通常0.5mmの一緒に積み重なる厚いケイ素の鋼板で構成される主要な磁気回路の部品、であり中心はシャフトまたは回転子ブラケットで固定される。全体の回転子のGAIMENは円柱である。回転子の巻上げは2つのタイプに分けられる:おりのタイプおよび巻くタイプおりの回転子。

おりの巻上げは両端に各回転子スロットおよびリング端リングに挿入されるガイド棒で構成される自己の完了の巻上げである。鉄心が取除かれれば、全体の巻上げは「円のおり」のように形づく、それ故にそれはおりの巻上げと呼ばれる。銅を救い、生産性を改善するために、小さいおりモーターは鋳造アルミの回転子を一般使用;中型および大きいモーターのために、鋳造アルミの質、銅棒を回転子スロットに挿入し、両端に端リングを溶接することの構造の保障の難しさが原因で採用される。おりのタイプ誘導電動機に単純構造および便利な製造業があり、それに経済的な、耐久モーターをする。従ってそれに広い応用範囲がある。
傷回転子。

接続される巻上げの3台の出て行くターミナルが付いている傷つけられた回転子のスロットで、埋め込まれる絶縁されたワイヤーで構成される三相巻上げ。

それは回転シャフトの3スリップ リングに接続され、次にブラシを通って導いた。この回転子は回転子の巻上げでその外的な抵抗によって接続することができるモーターの開始および速度の調整の性能を改善するために特徴付けられる。
おりの回転子によって比較されて、傷つけられた回転子はわずかに複雑な構造を備え、わずかにより高い、従ってだけ現在、高い開始のトルク、か発送を始める低速が要求される状態で使用される
